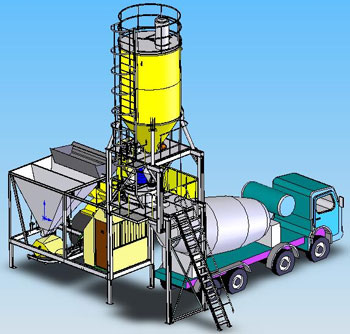

Мобильный бетонный завод БСУ 11.8
Технические характеристики установки БСУ 11.8
- Расчетная производительность: 8 м3/час;
- Тип мешалки: СБ-375–производительность 8 м3/час (тарельчатого типа);
- Количество фракций инертных: 2 фракции;
- Объем бункеров инертных: 2 фракции по 3.5 м3 каждая;
- Загрузка инертных: фронтальный погрузчик типа Беларусь, Елазовец, Амкодор 333В (ТО-18Б) с пандусом
(размеры пандуса и расположение установки прилагаются);
- Взвешивание и подача инертных: в скипе (V=0.35 м3) 3-мя тензометрическими датчиками. Подъем скипа
мотором-редуктором 3 kW;
- Силос цемента: 1х22 т, фильтр ФР-10, 2 датчика(верхнего и нижнего) уровня цемента, система
аэрации, (пневмовстряхивание), загрузочная труба, ручной затвор WAM, WAM,
пневозатвор WAM;
- Подача цемента: прямоточная под действием собственного веса;
- Дозирование цемента: подвешен на 3-х тензодатчиках. Объем дозатора V=0,1 м3 пневматический
затвор цемента WAM(Италия);
- Дозировка воды: весовой дозатор на тензодатчиках V=0.1 м3;
- Выгрузка смеси: под миксер H выгрузки=4000(+150) мм. Высота регулируется гибкой вставкой;
- Пневматика: комплект пневматики SMC (Япония) (пневмораспределители, пневмоцилиндры,
фильтр-влагоотделитель, маслораспылитель);
- Компрессор: компрессор В 3300/100 производительность 0.476 м3/мин, ст.сжатия 8
Bar, V(ресивера)=300л, мощность 3 KW;
- Система управления: пульт управления стол, стул;
- Окраска: цвет по желанию заказчика;
- Транспортировка: в транспортном положении установка складывается. При этом все системы остаются в
рабочем состоянии, что сокращает сроки монтажа;
- Срок монтажа: 2-3 часа;
- Срок демонтажа: 2-3 часа;
- Фундамент: бетонная площадка с анкерными болтами под крепление БСУ 11.8. План фундамента
прилагается к установке;
- Кабина оператора: теплоизолирована 3-х слойными панелями типа «сэндвич», стол, стул, силовой шкаф
и пульт управления;
- Общая потребляемая мощность: бетоносмеситель СБ-375 - 7.5 кВт, мотор-редуктор лебедки скипа - 3 кВт,
компрессор - 3 кВт.
Итого: 13.5 кВт;
- Обязательные условия для работы установки БСУ 12.8:
- Подвод воды давлением не менее 1 атм. (1 Bar) и расходом не менее 75 л/мин.
- Подвод электроэнергии мощностью не менее 15 кВт.
