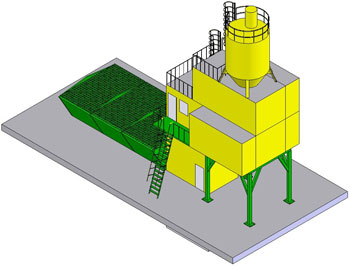

Бетоносмесительная установка БСУ 36.35, 1хКД-1хСК, БИ 3х15, СЦ 1х40, БС 1х1500
Технические характеристики установки БСУ 36.35
Производительность: 35 м3/час;
Бетоносмеситель: СБ 138Б 1500/1000;
Транспортировка: Транспортировка осуществляется на 4-х железнодорожных платформах, либо на 4-х низкорамных тралах (груз негабаритный);
Подача цемента: Прямоточная под действием собственного веса. Точность дозирования обеспечивается двумя пневмозатворами WAM (дроссельный и затвор на выходе);
Кабина оператора, система управления: Кабина в которой размещено рабочее место оператора, силовое электрооборудование и аппаратура системы управления. Оператор осуществляет контроль за работой установки по динамической мнемосхеме на мониторе персонального компьютера. Технологическим процессом приготовления смесей управляет микроконтроллеры Allen-Bredey (концерн "Rockwell" Германия), которые позволяют визуально контролировать выполняемые операции, вести учет расхода материалов, диагностировать состояние оборудования и вырабатывать рекомендации для устранения неисправностей;
Дозирование цемента: дозатор цемента V=0,5м3 пневмозатвор цемента WAM(Италия);
Силос цемента: 1х40 т, фильтр ФР-10, 2 датчика (верхнего и нижнего уровня) цемента, система аэрации (пневмовстряхивание), электромеханический вибратор (механическое стряхивание), загрузочная труба, ручной затвор WAM, пневозатвор WAM;
Подача инертных материалов: Осуществляется на конвейер на нем же происходит взвешивание (взвешивание производится четырьмя тензометрическими датчиками) и подача материалов в скип. Скип классический V =1.5 м. куб. с заслонкой снизу.
Бункер инертных: заглублен на 2,7 метра, 3 фракции по 15 куб. каждая.
Загрузка инертных: Фронтальный погрузчик типа Амкодор 333В (ТО-18) (не требует пандуса)
Фундамент: Установка требует фундамент. Задание на проектирование фундамента выдается конструкторским отделом ЗАО «Самарская Лука» согласно ГОСТ и СНИП;
Пневматика: Комплект пневматики SMC (Япония), Camozzi (Италия) (пневмоцилиндры, пневмораспределители, пневмомагистрали)
Компрессор: Компрессор Abac (Италия)
Обогрев инертных: В установке предусмотрена разводка для подключения паро-газового подогрева инертных (ПГУ-350) может поставляться по желанию заказчика.
Общая потребляемая мощность: 72 кВт
